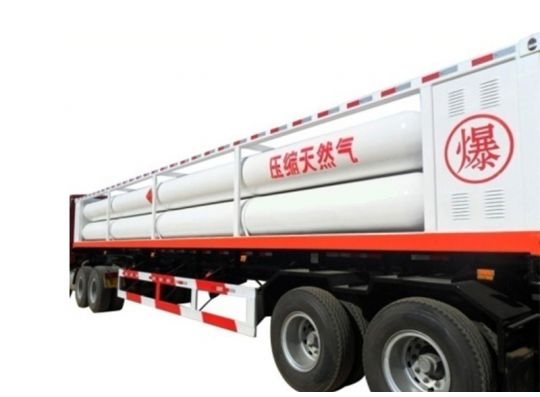

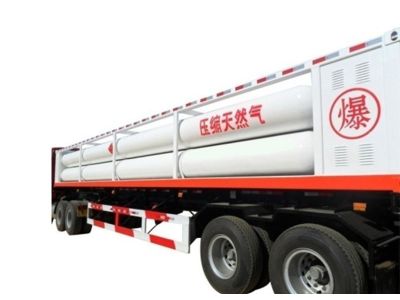

Трейлер СПГ используется для транспортировки сжатого газа, такого как СПГ, водород, азот, кислород, гелий, метан, аргон и т. д. Он состоит из баллонов больших стальных цилиндров высокого давления, которые хранят СПГ или другой газ, и они транспортируются горизонтально на Трейлере. Благодаря большой емкости для хранения, высокой эффективности транспортировки и легкой транспортировке, он может не только обеспечить безопасное и надежное хранение и транспортировку большого количества газа высокой чистоты и сократить время пребывания во время транспортировки, но также может гарантировать качество и снизить эксплуатационные расходы.
Технические параметры трейлера СПГ, 8 трубок, Φ 559
|
Полуприцеп |
Вес трейлер |
30730 кг |
|
Вес трейлера и баллона СПГ |
33930 кг |
|
|
Распределение полной нагрузки по мостам |
15930 кг |
|
|
Распределение полной нагрузки на заднюю ось |
16530 кг |
|
|
Ножная нагрузка |
17400 кг |
|
|
Радиус переднего штуцера |
1600 мм |
|
|
Радиус конечного промежутка |
2150 мм |
|
|
Высота перемычки седла |
1369/1245 мм |
|
|
Газовый анализ целого автомобиля |
20 МПа |
|
|
Размеры:(Д×Ш×В) |
12390×2480×3000 мм |
|
|
Цилиндрический сосуд СПГ, работающий под давлением |
Рабочее давление |
20 МПа |
|
Рабочая температура |
-40～60℃ |
|
|
Среда |
СПГ |
|
|
Число цилиндров |
8 |
|
|
Объем |
18 м3 |
|
|
Объем наполнения СПГ |
4550 Нм3 |
|
|
Вес цилиндрического сосуда СПГ, работающего под давлением |
21760 кг |
|
|
Гидравлическое испытательное давление |
33.3 МПа |
|
|
Испытание на герметичность сжатым воздухом |
20 МПа |
|
|
Общий вес |
25660 кг |
|
|
Размер: (диаметр х толщина стенки × длина цилиндра) |
Φ559×16.8×10970 мм |
Технические параметры трейлера СПГ, 8 трубок, Φ 660
|
Всего |
Собственная масса |
35712 кг |
|
Масса заполнения |
4288 кг |
|
|
Общая масса |
40000 кг |
|
|
Общий объем цилиндра |
23.82 м3 |
|
|
Транспортирующий газ |
6002 Нм3 |
|
|
Форма обода колеса |
Обод из алюминиевого сплава |
|
|
Ось |
Трехосная ось |
|
|
Рессорная подвеска |
4 комп. плоской пружины переменного сечения |
|
|
Колесная база |
8474+1310 мм |
|
|
Габаритные размеры (Д × Ш × В) |
12.397×2.48×3.775 м |
|
|
Шина |
11.00-20 12PR 11.00R20 12PR |
|
|
Цилиндр СПГ |
Фабричный знак |
DOT-3AAX |
|
Рабочее давление |
20 |
|
|
Рабочая температура |
-40～60℃ |
|
|
Основной материал |
4130X |
|
|
Наполнитель |
CNG |
|
|
Номинальный объем |
2977L |
|
|
Число цилиндров |
8 |
|
|
Общий объем цилиндра |
23.82 м3 |
|
|
Испытание на герметичность сжатым воздухом |
20 МПа |
|
|
Гидравлическое испытательное давление |
33.4 МПа |
|
|
Размер цилиндра: (внешний диаметр х толщина стенки × длина) |
Φ660×19.5×10255 |
