Трехфазный сепаратор

ПРОДУКТЫ

Описание продукта

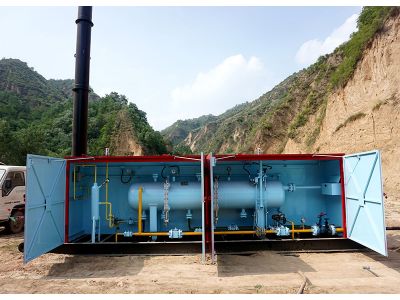

Трехфазный сепаратор представляет собой технический современный сосуд под давлением с приборами, предназначенный для эффективного разделения из флюидов притекающих из скважины на нефть, газ и воду и точного измерения их расхода отдельно. В зависимости от плана оператора он может быть двухфазным (жидкость и газ) или трехфазным (масло, вода и газ), и в зависимости от направления сосуд может быть вертикальным или горизонтальным. По структуре его также разделить на разделенные сепараторы, состоящие из нагревательного блока и разделительного блока, и интегральные сепараторы, которые являются интеграцией нагрева, разделения, измерения, контроля и других блоков. Наш трехфазный сепаратор применяет передовые технологии эффективного разделения, дросселирования, автоматического управления, комплексной антикоррозии и блочной конструкции и имеет характеристики высокой эффективности разделения, высокой автоматизации, хорошей стабильности, высокой точности измерений и точных данных. Преимущества интегрального трехфазного сепаратора: простая операция, малый размер, легкий вес, легкое перемещение и установка, особенно подходит для применения в нефтяном и газовом месторождениях с суровыми условиями, такими как горные районы, пустыни, море и т. д.

Характеристики

Точное, безопасное разделение и измерение нефти, газа и воды из флюидов притекающих из скважины.

Бесперебойная работа от начала до конца.

Блочный аппарат для легкой транспортировки

Подходит для работ в кислотных условиях;

Электронная система сбора данных.

Высокая ступень автоматизации и высокая точность измерения

Стабильность, точные данные

Двойной предохранитель: разрывная мембрана и пружинный предохранительный клапан

Система автоматического управления и комплексная система дроссельного манифольда, удобна в эксплуатации

Акустооптический сигнализатор для параметров

Автоматически создавать отчеты

Четкие кривые температуры, давления, скорости течения

Импортный рекордер Burton, расходомер с диафрагмой Дании и автоматический регулирующий клапан Fisher

Технические параметры

Расчетное давление макс: 9,8 МПа (1400 psi)

Нормальное рабочее давление макс: <9,0 МПа (Psi)

Расчетная максимальная температура: 80 ℃

Рабочая производительность жидкости: ≤300 м³ / д

Давление на входе: 32,0 МПа (4640 psi)

Температура на входе: ≥10 ℃ (50 ° F)

Рабочая среда: сырая нефть, вода, смесь попутного газа

Давление срабатывания предохранительного клапана: 7,5 МПа (л.с.) (1088 psi), 1,3 МПа (LP) (200 psi)

Давление срабатывания разрывной диафрагмы: 9,4 МПа (1363 psi)

Точность измерения расхода газа: ± 1%

Содержание жидкости в газе: ≤13мг/ Нм³

Содержание масла в воде: ≤180 мг / л

Содержание воды в масле: ≤0,5%

Электропитание: 220VAC, 100 В

Физическое свойство сырой нефти: вязкость (50 ℃); 5.56 МПа • S; плотность сырой нефти (20 ℃): 0,86;

Газо-нефтяное отношение:> 150;

Технические параметры/Модель	Рабочая производительность газа (×104 Нм³/д)	Рабочая производительность(м³/д)	Структура	Режим мониторинга	Размеры(м)	Общий вес (т)
HCS25/50	25	50	Интегральная	IPC control	7.2×2.2×2.4	11.2
HCS25/100	25	100	Интегральная	IPC control	7.4×2.2×2.4	11.5
HCS30/50	30	50	Интегральная	IPC control	7.5×2.2×2.4	12.1
HCS30/100	30	100	Интегральная	IPC control	7.6×2.2×2.4	12.5
HCS50/50	50	50	Интегральная	IPC control	8.1×2.2×2.4	13.5
HCS50/100	50	100	Интегральная	IPC control	8.6×2.2×2.4	13.8
HCS30/2B	30	200	Отделенный	IPC control	Изготовление по индивидуальному заказу	14.9
HCS50/2B	50	200	Отделенный	IPC control	Изготовление по индивидуальному заказу	15.8
HCS30/3B	30	300	Отделенный	IPC control	Изготовление по индивидуальному заказу	16.4
HCS50/3B	50	300	Отделенный	IPC control	Изготовление по индивидуальному заказу	17.9
HCF-X	<30	>300	Отделенный	IPC control	Специальное исполнение
