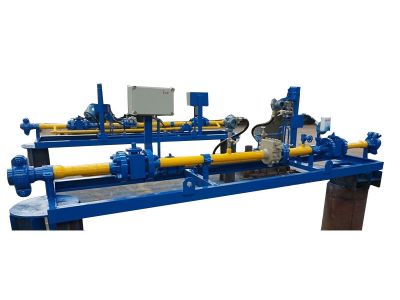

Блок ЗУ природного газа состоит из 2 шаровых кранов, 1 диафрагменного клапана и 1 обвода. Его операция осуществляется открытием клапанов до и после расходомера диафрагменного клапана, закрытием обвода и использование датчика перепада давления, датчика давления и датчика температуры на трубопроводе для измерения расхода природного газа. При замене диафрагмы, только закрыть клапаны до и после расходомера диафрагменного клапана, и открыть обвод. Затем диафрагма заменена без замены скважины для уменьшения риска и трудности операции и реализации непрерывного производства с измерением. Компьютер собирает сигналы о перепаде давления в диафрагме, давлении и температуре в диафрагме. Вычисляя согласно SY / T6143-2004 «Стандарт измерения природного газа», мгновенный расход может быть получен в стандартных условиях, а кумулятивный поток газа также может быть получен интегральным вычислением для мгновенного расхода.
|
Наименование |
Пункт |
Кол-во |
Ед. |
Примечание |
|
Сварной шаровой кран высокого давления |
Q61NK-160 DN25 |
1 |
шт. |
|
|
Сварной шаровой кран высокого давления |
Q61NK-160 DN50 |
2 |
шт. |
|
|
Датчик перепада давления (взрывозащищенный) |
V6DP 0-300 КПа |
1 |
шт. |
|
|
Датчик давления (взрывозащищенный) |
B0803GP 0-10 МПа |
1 |
шт. |
|
|
Датчик температуры (взрывозащищенный) |
WSSPZ-481B L=75 |
1 |
шт. |
-20～100℃ |
|
Диафрагменный расходомер |
DN50 |
1 |
Комп. |
φ10、φ15、φ20、φ25、φ30 диафрагма для каждой штуки |
|
Система измерения и управления |
Компьютер, электрический шкаф управления и т. д. |
1 |
Комп. |
|
|
Основание блока |
|
1 |
Комп. |
|
