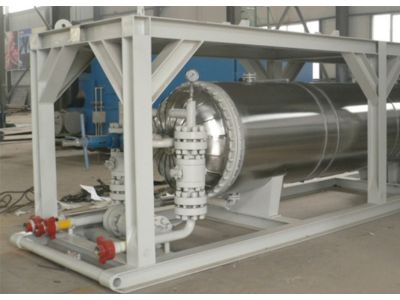

Паровые теплообменники используются для повышения температуры флюидов притекающих из скважины для предотвращения образования гидратов, снижения вязкости и разрушения эмульсий для эффективного разделения нефти, газа и воды, обеспечивая тепло непосредственно из пара поставляемого парогенератором. Данный метод имеет высокую эффективность теплообмена и может устранить потенциальный риск пожара. Тепло от пара передается в пучок труб и, в свою очередь, к текучей среде. Трубы катушки разделены на верхние и нижние, в середине трубы снабжено регулируемое сопло. Сопло позволяет больше и достаточно теплообмена, уменьшая расход жидкости, проходящей через трубы ниже по потоку.
|
Теплообменная мощность: |
4мм btu/ч |
|
Требуемый пар |
125PSI |
|
Максимальная расчетная температура (катушка) |
204℃ |
|
Минимальная расчетная температура (катушка) |
0℃ |
|
Максимальная расчетная температура (корпус) |
200℃ |
|
Класс давления (корпус) |
1.1 МПа |
|
Класс давления (верхняя катушка) |
5000psi |
|
Класс давления (нижняя катушка) |
5000psi |
|
Номинальный наружный диаметр (верхняя катушка) |
Φ89 |
|
Номинальный внутренний диаметр (верхняя катушка) |
Φ57 |
|
Номинальный внутренний диаметр (нижняя катушка) |
Φ57 |
|
Размеры (Д*Ш*В) |
7.4м(Д)×2.1м(Ш)×2.4м(В) |
|
Вес |
Ооколо 10,000 КГ |
