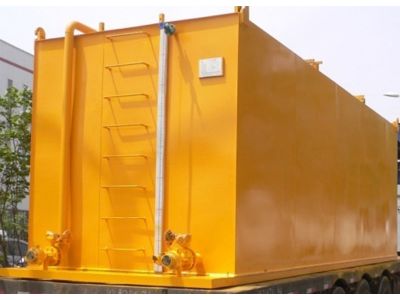

Измерительная емкость, также известная как отвальный резервуар или измерительный резервуар, используется для дозирования сырой нефти и калибровки расходомеров на маслопроводах сепаратора в испытательной системе. Это сосуд, не находящийся под давлением и используется для временного сохранения масла. Поскольку в измерительном резервуаре установлен насос для передачи сырой нефти, удобно загружать и транспортировать масло и воду. Функции безопасности включают пламегасители, заземляющий ремень и крышу на каждом вентиляционном отверстии резервуара, которые открываются при разрывном давлении 3,45 кПа [0,5 psi] в случае случайного избыточного давления в сосуде. Ремень заземления, прикрепленный к резервуару, предотвращает накопление статического заряда. Дозирующий резервуар часто является частью стандартного оборудования для испытаний скважин. Однако он не может использоваться при наличии H2S в отходящем потоке, потому что газ, выпущенный из резервуара, выпускается в атмосферу, и это будет опасно для людей в этом районе.
|
Производительность/bbls(м3) |
Рабочее давление /
psi(пар) |
Размер люка / дюймы (мм) |
Тип входной и выходной резьбы |
Вес/lbs(кг) |
Размеры
В*Д*Ш /ft(м) |
Особенности |
Точка отбора проб |
Проектная основа и рабочая среда |
|
50 |
Атмосферное давление |
10 |
3" fig 2602F |
4410 |
9×7×7 |
На верхней части резервуара есть люк-лаз и взрывозащищенное масляное отверстие, на днище лаз для очистки внутренней части резервуара, а также установлены дымовой клапан и пламегаситель в верхней части резервуара. |
1/2 "по одной стороне |
ANSI B31.3 |
|
2×50 |
Атмосферное давление |
-18 |
3" fig 2602F |
8350 |
8×14.5×8 |
Две камеры, с 6" пламегасителем, фланцами пламегасителя - фланцами из нержавеющей стали ANSI 150RF, с смотровым отверстием, отверстием для измерения масла |
1/2 "по одной стороне |
ASME VIII |
