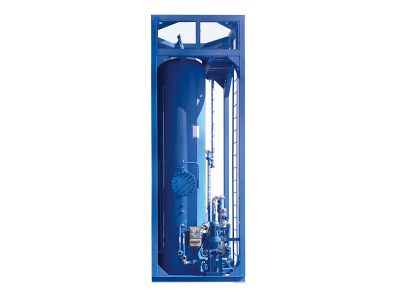

Буферная емкость - это емкость, предназначенное для хранения жидких углеводородов после разделения. Он используется для проверки точности указателя расхода масла сепаратора, измерения выхода масла и дальнейшего отделения от сырой нефти. При этом что может предотвратить сбор газа для образования H2S. Это не только сепаратор второй ступени, но и калибровочный резервуар, поддерживающий постоянное противодавление с помощью клапана автоматического управления давлением на выходе газа. Буферная емкость обычно состоит из одно-или двухкамерного сосуда и системы измерения уровня с смотровыми стеклами или магнитными индикаторами уровня. Во избежание избыточного давления и переполнения емкость оснащена клапаном-редуктором и системой сигнализации при высоком и низком уровне. Для емкости предусмотрена ударостойкая наружная рама и управляется вертикально, но обычно транспортируется в горизонтальном положении.
|
Производительность/bbls(м3) |
Рабочее давление /
psi(пар) |
Рабочая температура
/℉(℃) |
Тип входной и выходной резьбы |
Вес/lbs(кг) |
Размеры
В*Д*Ш /ft(м) |
Точка отбора проб |
Особенности |
Проектная основа и рабочая среда |
|
2×50 |
50（3.5） |
-20/100
(-29/38) |
Вход 2'' / 3''fig602
Выходное отверстие 4 '' 206
Рельефный выход 2 '' fig 206
Запасной наверху 2''150 # |
14300（6486） |
18.8×9.9×8(5.7×
3×2.5) |
Один с каждой стороны |
С 1 или 2 клапанами-редукторами и смотровым стеклом, для каждой емкости имеется гнездо термометра, на входе и перепускном отверстии есть пробковый кран 3 "600 # |
ASME VIII
Div.1,ANSI
B31.3, NACE
MR-01-75 |
|
2×50 |
150（10.3） |
-50/250
(- 45/21) |
Вход 4'' fig 602
Рельефный выход 2'' fig206 |
17000（7711） |
18.8×9.9×8(5.7×
3×2.5) |
Один с каждой стороны |
С 6 разрывными мембранами смотровым стеклом, для каждой емкости имеется гнездо термометра, на входе и перепускном отверстии есть пробковый кран 4 "600 # |
ASME VIII
Div.1,ANSI
B31.3, NACE
MR-01-75 |
